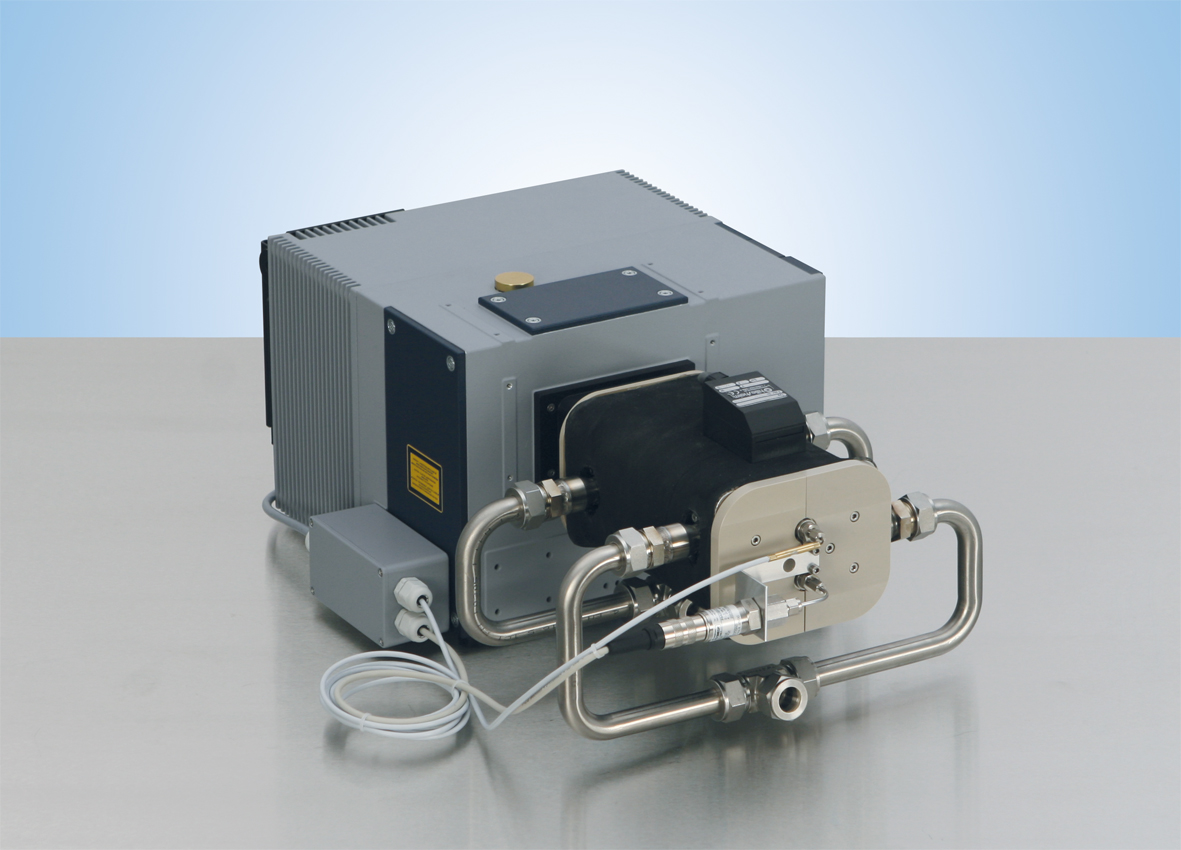

布鲁克MATRIX-MG气体分析仪

布鲁克MATRIX-MG多组分气体分析仪介绍:

自动化高性能气体分析仪
MATRIX-MG 系列包括三款高性能 FT-IR气体分析仪,它们均置于结实耐用的紧凑型机箱内。它们专为实现对气体浓度的自动化、高精度、实时监测而设计,适用于许多不同的应用领域。




布鲁克MATRIX-MG多组分气体分析仪主要特点:

  • 能实现对气体组分的快速、连续、全自动的识别和定量

  • 具备出色的灵敏度,可检测从 ppb 级直到百分之百等各种浓度

  • 无需对目标气体进行标定

  • 便于操作和维护

  • 大气中气体和干扰物的补偿

  • 嵌入坚固耐用的紧凑型机箱

  • 基于 RockSolid™ 干涉仪,确保长久准直的光学器件并对振动不敏感

  • 温度可控的气体池(极限高温为191 °C)

  • 气体池内部的内置传感器感知可变气体压力和温度

  • 测量结果输出到工业通信接口


全自动识别和定量

目标气体在气体池中进行测量,实现基于FT-IR 光谱的高灵敏度化合物分析。根据所获得的光谱,由综合软件包内的非线性拟合程序自动得到气体浓度,无需气体标定。分析程序会对干扰气体的影响以及不断变化的气体温度和压力予以考虑。


高动态范围

MATRIX-MG 系列配备具有 0.1 m(MG01)、2 m(MG2)或 5 m(MG5)光程的气体池,能检测和定量浓度从十亿分之几(ppb)一直到百分之百的气体组分。


快速和连续定量

MATRIX-MG 光谱仪在高光谱分辨率0.5 cm-1 时可以每秒测量多达 5 个光谱,在 4 cm-1 光谱分辨率时每秒测量多达 30 个光谱。

创新型气体池的设计能实现快速换气,以便测量动态过程。借助标准接头,我们能实现气体分析仪与外部管道的轻松连接。

Matrix-MG 系列非常适于实现自动、快速、精确和连续定量,甚至在气体组份快速波动的情况下也不例外。

由于可检测大量的气体组分(适用于超过 400 种化合物),MATRIX-MG系列可以在非常广泛的过程应用领域中使用。借助于各种配件,我们可以在很宽的压力和温度范围内测量气体。


MATRIX-MG5

配备久经考验的 RockSolidTM 干涉仪的工业级 MATRIX IR Cube,是可靠的MATRIX-MG 系列气体分析仪的基础。

MATRIX-MG5 全新设计的 5 m 多次反射气体池,能实现很高的光通量(高灵敏度)并能优化气流,完成快速换气。由于具备镀镍内表面和镀金反射镜,它甚至能测量腐蚀性气体。

内部压力和温度传感器能实现对气体温度和压力的在线、现场测量,获得高精度的定量结果。
结实耐用的紧凑设计使其能轻松集成于许多工业应用、科研应用,甚至是移动应用。


OPUS GA

综合软件包 OPUS GA(OPUS气体分析)可实时自动评估测得的光谱,以便识别和定量气体化合物。

定量基于非线性拟合算法,使相应的库谱与测量相拟合。在这个拟合过程中,还包括对干扰气体的吸收的考虑。可以识别和定量超过 400 种化合物,无需标定测量。此外,个别参比光谱可由用户进行测量。

为进行详细分析,可在 OPUS GA 软件内对测得的光谱和相应拟合做进一步研究。软件包 OPUS GA 用于实现对气体化合物的自动化识别和定量。测量(蓝色)和拟合(橙色),对甲烷的量进行定量。另外,还要对干扰水蒸气的贡献予以考虑。

  • 对目标气体的自动识别和定量

  • 干扰化合物的自动补偿

  • 无需对目标气体进行标定

  • 适用于 400 多种化合物

  • 可将测量值传输至工业接口

应用

由于可检测大量的气体组分(适用于超过400种化合物,而不需要进行标定测量),MATRIX-MG可以在非常广泛的应用领域使用。
其中,比如:

  • 工业应用,生产线中的过程监控

  • 监测烟囱的废气

  • 机动车尾气排放分析

  • 沼气分析

  • 测定气体杂质

  • 科学研究

选项

为满足各种应用的具体要求,我们为 MATRIX-MG 系列提供了多个不同的选项:

  • 快速换气选项 :该选项有气体池和外部管道组成,能实现非常快的换气过程,以便分析动态过程,比如,汽车发动机废气。

  • 高分辨率选项:该选项支持以优于 0.5 cm-1 的分辨率进行测量(标准分辨率:优于 1 cm-1),即使有严重重叠的红外信号,也能实现对气体混合物的识别和定量。

  • 高压选项:高压选项支持在高达 20 巴(20°C,标准:2巴)的压力下测量气体,甚至能进一步降低检测极限。它特别适合于检测非常低的气体浓度,比如,气体产品中的杂质。

布鲁克提供多种附件,能简化集成于专门应用和过程分析,比如,泵、加热过滤器、采样探头和传输线等。

为防止用户接触热表面,MATRIX-MG 气体分析仪随附围绕气体池的防护机箱。为实现最低检测限和微量气体分析,可根据要求提供26 m 多次反射气体池。

性能

  • 光谱范围: 650 - 5000 cm-1 (可选其它的光谱范围)

  • 检测器:液氮冷却 MCT,可选其它的检测器,比如,DTGS

  • 干涉仪: Rocksolid™,长久准直

  • 光谱速率:极限高速为 30 张光谱/秒,4 cm-1 分辨率时
                       极限高速为5 张光谱/秒,0.5 cm-1 分辨率时

  • 光谱分辨率:优于1 cm-1(切趾)(选项:优于0.5 cm-1

  • 波数精度:优于0.05 cm-1 @ 2000 cm-1

  • 透过率精度:优于 0.1 %
